Leidingschema

Voordat een keuken geplaatst kan worden moeten eerst alle aansluitpunten en aan- en afvoerleidingen op de juiste plaats worden aangebracht. Dit is nodig om bij het plaatsen van de keuken alle apparatuur en de kraan en spoelbak probleemloos aan te kunnen sluiten.

Laat je deze werkzaamheden in eigen beheer uitvoeren, dan kan I-KOOK, indien gewenst, een uitgebreid en professioneel leidingschema voor je verzorgen. Het leidingschema bestaat uit een set keukentekeningen compleet met een duidelijke legenda. Hiermee ben je goed voorbereid en kunnen alle werkzaamheden op een goede en verantwoorde manier uitgevoerd worden.

Wat staat er allemaal in het leidingschema?

In het leidingschema vindt u (voor zover van toepassing):

• Alle posities van de benodigde stopcontacten
• De posities van de warm- en koud waterleidingen
• De posities van de waterafvoeren
• De positie van de gasaansluiting
• De positie van het gat (in de muur of in het dak) voor de afvoerslang van de afzuigkap
• De diameter van de afvoerslang en het afvoergat voor de afzuigkap
• Alle aansluitwaarden voor de elektrische apparaten

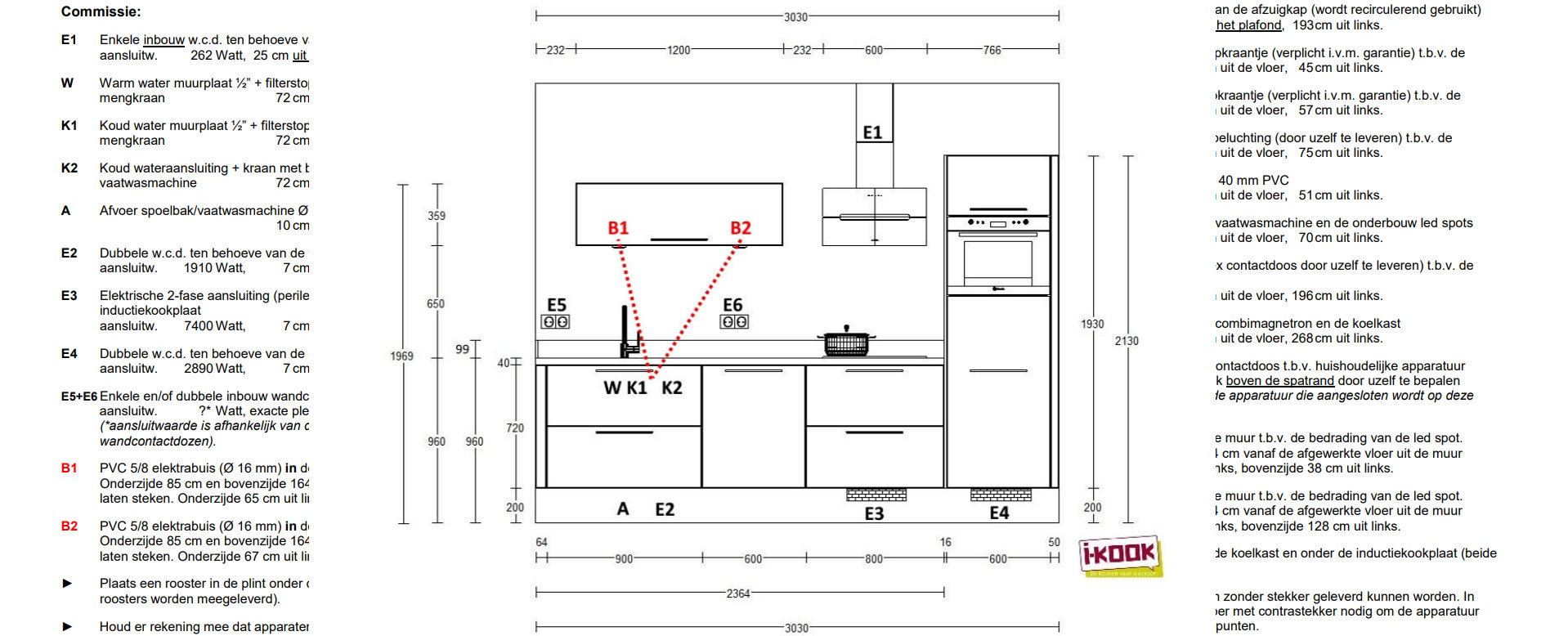

Alle bovengenoemde posities worden d.m.v. symbolen op de keukentekening weergegeven. Deze symbolen worden per stuk en uitvoerig toegelicht in de bijgeleverde legenda van het leidingplan.

Bij bijvoorbeeld de apparatuur en de verlichting staan de aansluitwaarden (wattages) vermeld. Hiermee kan o.a. worden vastgesteld hoeveel elektragroepen er voor de gehele keuken in de meterkast nodig zijn en welke apparaten er eventueel bij elkaar op één groep aangesloten kunnen worden. Is jouw groepenkast geschikt voor de overstap van gas naar inductie?

Verder wordt er in het leidingplan van de keuken aangegeven welke extra aansluitmaterialen er eventueel nodig zijn. Denk hierbij aan bijvoorbeeld: filterstopkranen voor de waterleidingen, een flexibele stalen gasslang, een afvoerslang voor de afzuigkap en een aansluitsnoer voor een elektrische kookplaat.

Aandachtspunten

• Alle wandcontactdozen moeten voorzien zijn van randaarde
• De leidingen dienen zoveel mogelijk in de wanden verwerkt te worden
• Er mogen geen leidingen achter de apparaten lopen
• Er mogen geen leidingen onder een vaatwasser, onderbouw koelkast of onderbouw vriezer lopen

Erkend installateur

Ben je zelf handig? Dan kun je aan de hand van het leidingschema van de keuken waarschijnlijk veel zelf doen.
Toch adviseren wij je alle leidingwerkzaamheden te allen tijde door een erkend installateur uit te laten voeren! Op deze manier bent je er zeker van dat alles op de juiste manier en met de juiste materialen wordt aangesloten. Bovendien ben je dan ook verzekerd bij eventuele schade die zou kunnen ontstaan uit een installatiefout.

Iedere keukenmontage begint met een goed leidingschema

Een keukencoach van I-KOOK krijgt bij het samenstellen van een keuken vaak vragen over het voorbereidende werk op de keukenmontage.

Bij de wens om de klussen vooraf in eigen beheer uit te voeren, verzorgt de coach een uitgebreid en professioneel leidingschema voor je. Daarnaast heeft de keukenspecialist veel ervaring met mensen uit de bouw en kan een goede elektricien, loodgieter, schilder of aannemer voorstellen. Je blijft natuurlijk nauw betrokken, maar je weet dat ervaren vaklieden ingezet worden die jouw klus op de juiste manier klaren!
